Medidor HD 7 Combo

Descripción

Busqueda rápida y precisa

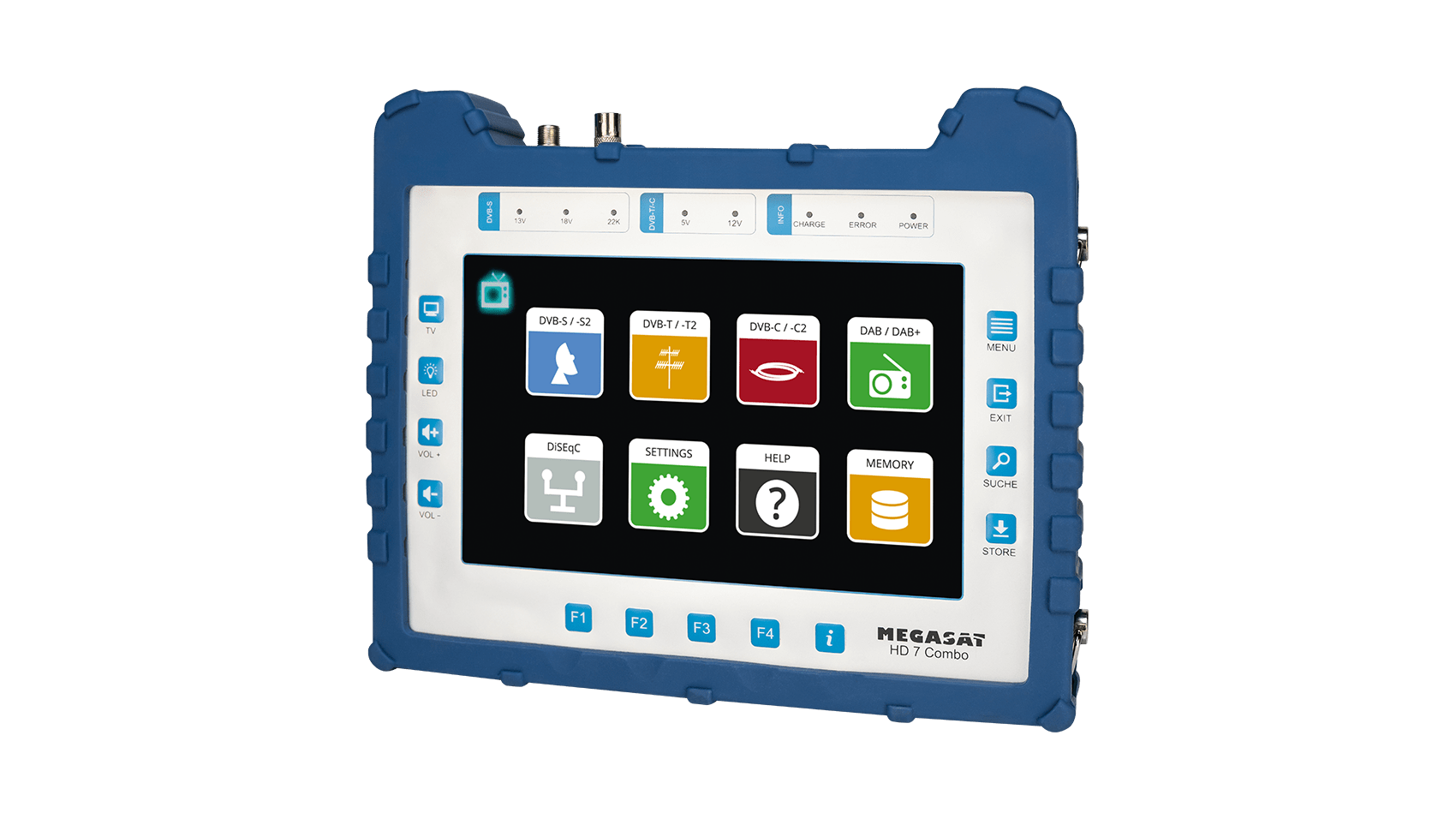

Con el Satmeter HD 7 Combo se pueden medir las señales de TV y radio. Ofrece una medida exacta para televisión por satélite, cable / terrestre (incl. DVB-T2 HD). Con la medición DAB/DAB+, también se pueden realizar mediciones de radio digital. La carcasa completa está hecha de aluminio robusto y de alta calidad, en la que se integró una pantalla táctil a color de 8,9 pulgadas. Como pequeño punto culminante, se monta una luz LED en la parte posterior de la carcasa, de modo que el sistema se puede medir incluso en condiciones de poca luz. El funcionamiento es un juego de niños con un menú claro y bien estructurado. Todas las funciones de medición son de fácil acceso y casi se explican por sí mismas.

Pantalla para reproducción en vivo y ver el nivel de señal

Para alinear una antena parabólica, primero oriéntese en el nivel de la señal y la calidad de la señal. Puede cambiarlos a una pantalla grande presionando el símbolo de la lupa para hacer un uso óptimo de la pantalla.

Para comprobar la imagen del televisor en directo después, el dispositivo de medición ofrece un receptor integrado. Es posible reproducir todos los canales digitales en abierto en SD, HD y UHD. Además, está preinstalada una lista de canales con los canales más populares, que también puede adaptar individualmente a sus necesidades. Si los canales o las frecuencias cambian, puede buscarlos a través del menú.

Calculo rápido de los parametros de alineación

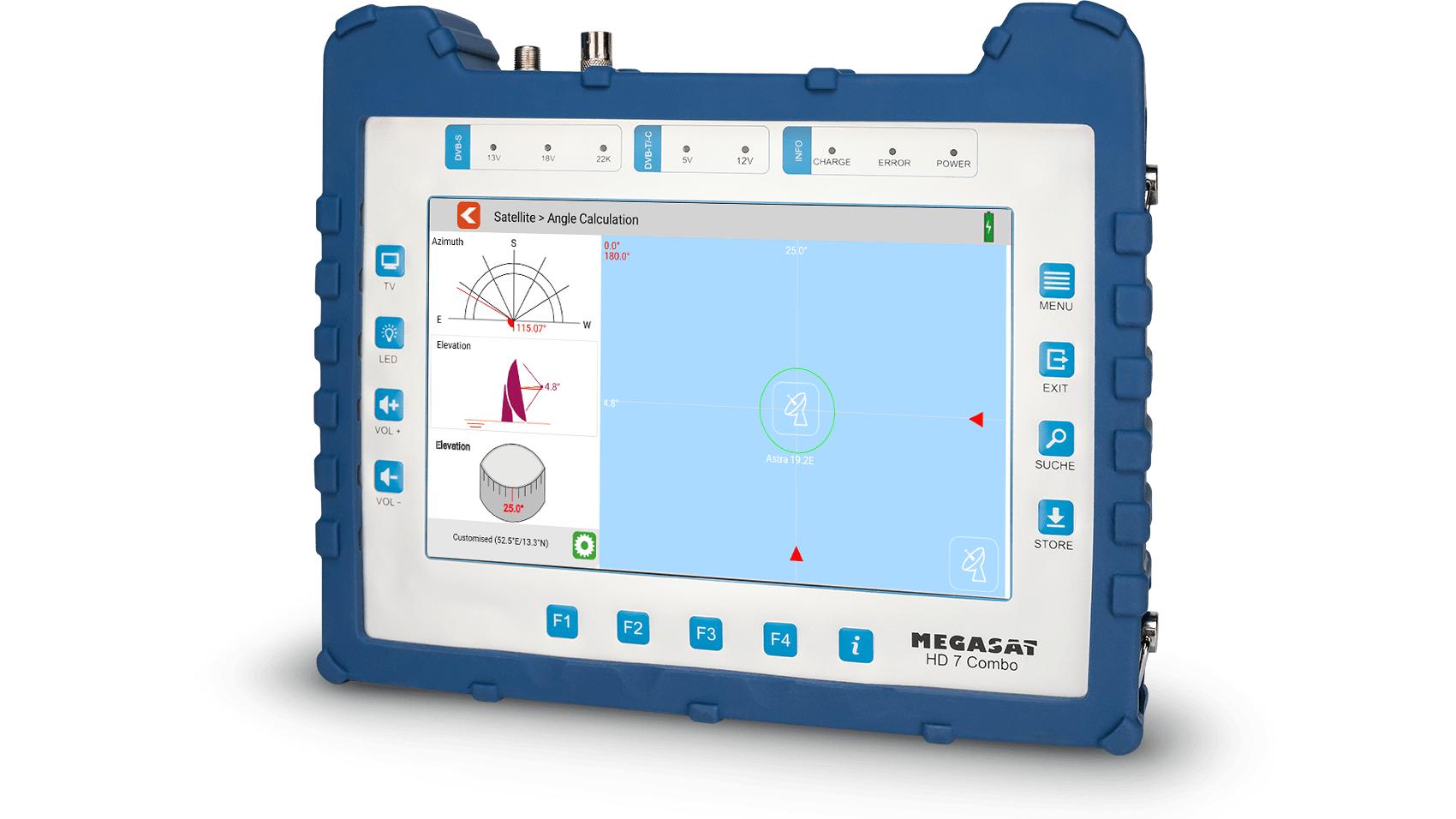

La brújula integrada y el cálculo del ángulo le ayudan a determinar el ángulo vertical y horizontal de la antena, ya que la elevación y el acimut cambian según la ubicación. Basta con introducir los datos de la ubicación y el medidor calcula rápidamente los ajustes de ángulo adecuados para el plato. Esto hace que sea más fácil encontrar el satélite deseado.

Con el reconocimiento automático de satélites (NIT) se le informará inmediatamente de qué satélite se encuentra. Esto hace que los intentos de alineación que duran varios minutos sean cosa del pasado.

Analizador de espectro y constelación

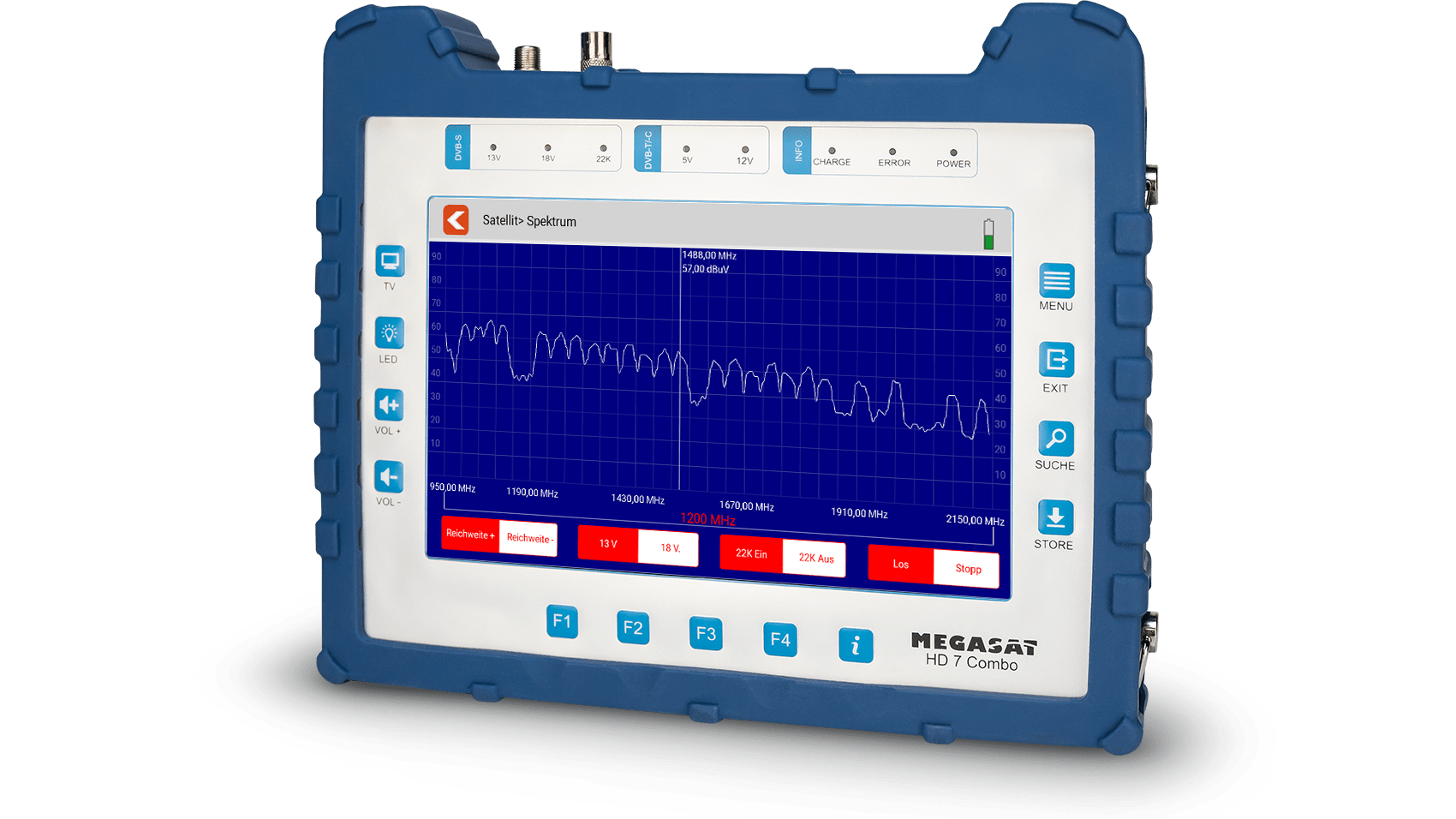

Para evaluar la señal del sistema de satélite y analizar posibles errores de recepción, utilice el análisis de espectro. Encuentran errores más rápido y pueden ajustar rápidamente el sistema satelital para obtener la mejor recepción posible.
El análisis de la constelación proporciona una visión adicional de la recepción del satélite para evaluar la señal y eliminar las fuentes de error. Puede ver inmediatamente si la señal llega en forma agrupada o dispersa. Además, en la pantalla se pueden mostrar datos de medición adicionales como dBm, CNR, BER.

General

• Pantalla táctil a color de 8,9 pulgadas (22,6 cm)
• Salida de video SD / HD / FHD: 480i / p, 576i / p, 720p, 1080i / p, 4Kx2K
• Medición de todos los tipos
  de recepción: DVB-S/S2/C/C2/T/T2, H.264/H.265/DAB/DAB+
• Reproducción de TV en vivo
• Indicación visual y sonora del nivel de la señal
• Espectro y constelación
• Control de comando de conmutación DiSEqC
• Altavoz integrado para la reproducción de TV

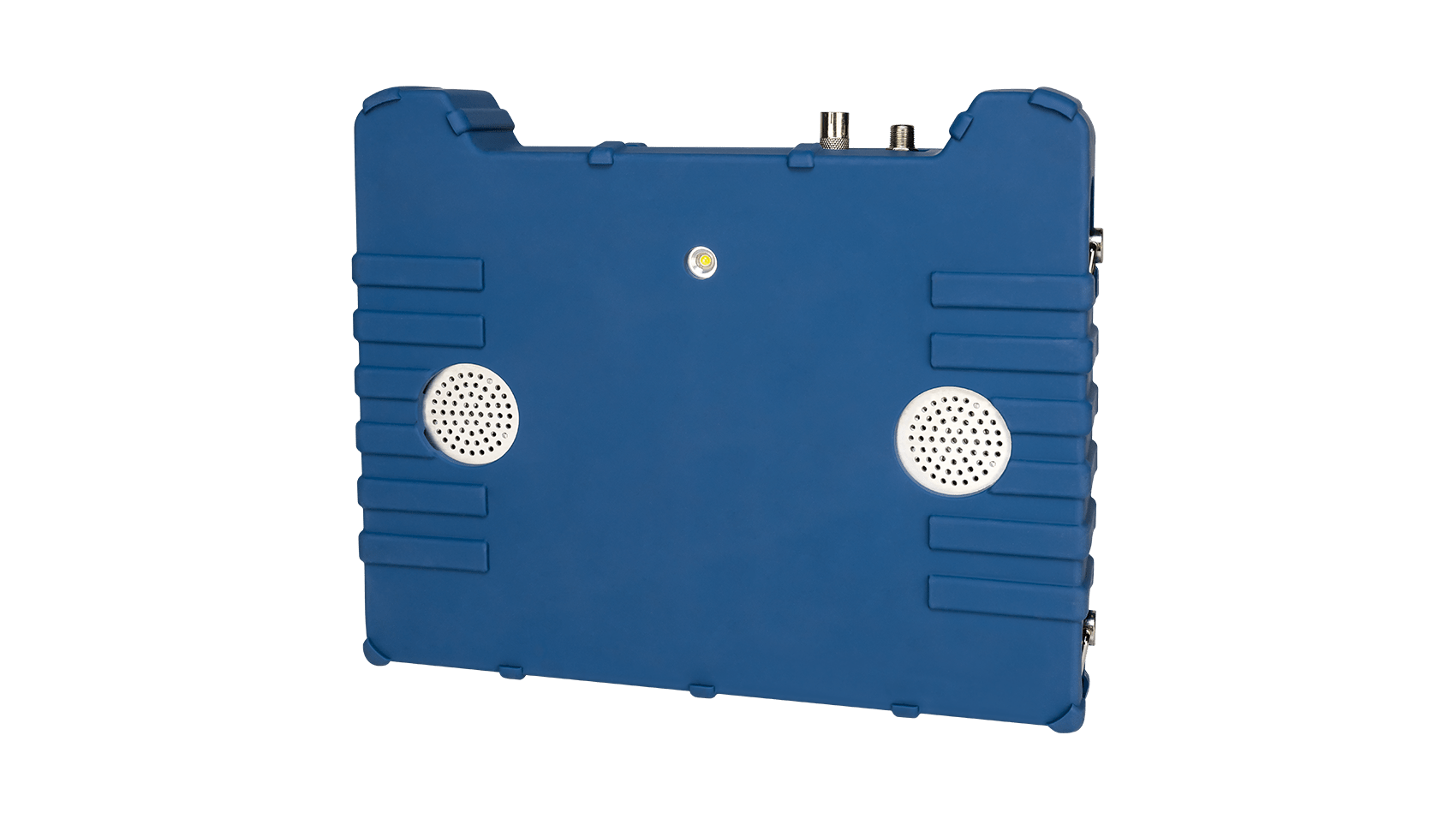

• Luz LED en la parte posterior para poca visibilidad
• Carcasa de aluminio estable y de alta calidad
• Conexión USB para actualizaciones de firmware y almacenamiento de la lista de transmisores y
  datos de medición
• Terminales de tornillo para facilitar el cambio de los enchufes F
• Interruptor de encendido y modo de espera automático
• Botón de reinicio
• Manual de usuario digital en el dispositivo
• Alimentación: AC 100-240 V / DC 12 V, 2 A
• Batería de iones de litio (7,4 V / 5000 mA/h)

DVB-S/-S2

• Rango de frecuencia: 950 – 2150 MHz
• Rango de nivel de entrada: 35 ~ 100 dBμV
• Tensión LNB: 13/18 V, máx. 300 mA
• Medición del consumo de corriente del LNB en mA
• Indicación y protección de cortocircuito LNB
• Indicadores: CNR/LKM/CBER/LBER/PWR Fuerza/Calidad dBμV/dBm.
• DiSEqC 1.0 / 1.1 / 1.2 / USALS / Auto DiSEqC
• Unicable I & II (EN 50494 / EN 50607)
• Modo de búsqueda de TV: Automático, Escaneo a ciegas, Manual
• Control del transpondedor (identificación de los niveles de recepción)
• Cálculo del ángulo de rotación e inclinación incl. brújula
• Control NIT y evaluación satelital

DVB-T/-T2/-C/-C2

• Rango de frecuencia: 42 – 1002 MHz
• Pantallas DVB-T: PWR/CBER/LBER/MER/TS Bitrate/TSID/ONID
• Visualizaciones DVB-C: PWR/CNR/LBER/CBER/ONID/TSID/TS Bitrate.
• Rango de nivel: 30 ~ 100 dBμV
• Visualización del osciloscopio / Pantalla de inclinación
• Búsqueda automática y manual de programas

DAB / DAB+

• Medición y prueba de señales DAB/DAB+
• Reproducir programas DAB/DAB+
• Valores medidos para el nivel dBμV, SNR, CNR, ACQ, EID

DiSEqC Monitor

• Medición y control de comandos de conmutación DiSEqC
